Что входит в поршневую группу двигателя: устройство, назначение и состав

Поршневая группа — один из ключевых узлов двигателя внутреннего сгорания, от которого зависят мощность, компрессия, расход масла, расход топлива и ресурс двигателя. Во время работы двигателя детали поршневой группы подвергаются экстремальным нагрузкам: температура в камере сгорания может превышать 2000 °C, а давление при сгорании топлива в дизельных двигателях достигает нескольких десятков мегапаскалей. Несмотря на такие условия, детали должны работать как единый механизм, обеспечивая герметичность цилиндра и эффективное преобразование энергии сгорания топлива в механическую работу.

Именно поэтому исправное состояние поршневой группы имеет решающее значение для надежной работы двигателя. Даже незначительный износ одной детали может привести к снижению компрессии, увеличению расхода масла, появлению дыма из выхлопной трубы и, в конечном итоге, к капитальному ремонту.

В этой статье подробно рассмотрим, что входит в поршневую группу двигателя, какие функции выполняет каждая деталь и чем поршневая группа отличается от цилиндро-поршневой группы.

Что такое поршневая группа

Поршневая группа — это совокупность деталей двигателя, расположенных внутри цилиндра и работающих совместно при каждом рабочем цикле. Основная задача этого узла — воспринимать давление газов, возникающее при сгорании топлива, обеспечивать герметичность камеры сгорания и передавать усилие через шатун на коленчатый вал.

Во время работы двигателя поршень совершает возвратно-поступательное движение внутри цилиндра. За один цикл он проходит четыре такта: впуск, сжатие, рабочий ход и выпуск. Все детали поршневой группы работают синхронно, поэтому выход из строя любого элемента приводит к нарушению работы всего двигателя.

Поршневая группа относится к наиболее нагруженным узлам двигателя. Она одновременно испытывает высокие температуры, ударные нагрузки, давление газов и постоянное трение о стенки цилиндра. Именно поэтому к качеству материалов, точности изготовления и правильности сборки предъявляются очень высокие требования.

Что входит в поршневую группу двигателя

В классическую поршневую группу входят четыре основные детали:

• поршень;
• поршневые кольца;
• поршневой палец;
• стопорные кольца поршневого пальца.

Однако при ремонте дизельных двигателей грузовых автомобилей, тракторов и дорожно-строительной техники часто используется более широкое понятие — цилиндро-поршневая группа (ЦПГ). Помимо перечисленных деталей в неё входят:

• гильза цилиндра;
• уплотнительные кольца гильзы (если конструкцией предусмотрены);
• иногда втулка верхней головки шатуна, если она поставляется в составе ремонтного комплекта.

Поэтому при заказе запасных частей важно обращать внимание на состав комплекта. У разных производителей понятие «поршневая группа» может означать как набор из поршня, колец и пальца, так и полный комплект цилиндро-поршневой группы.

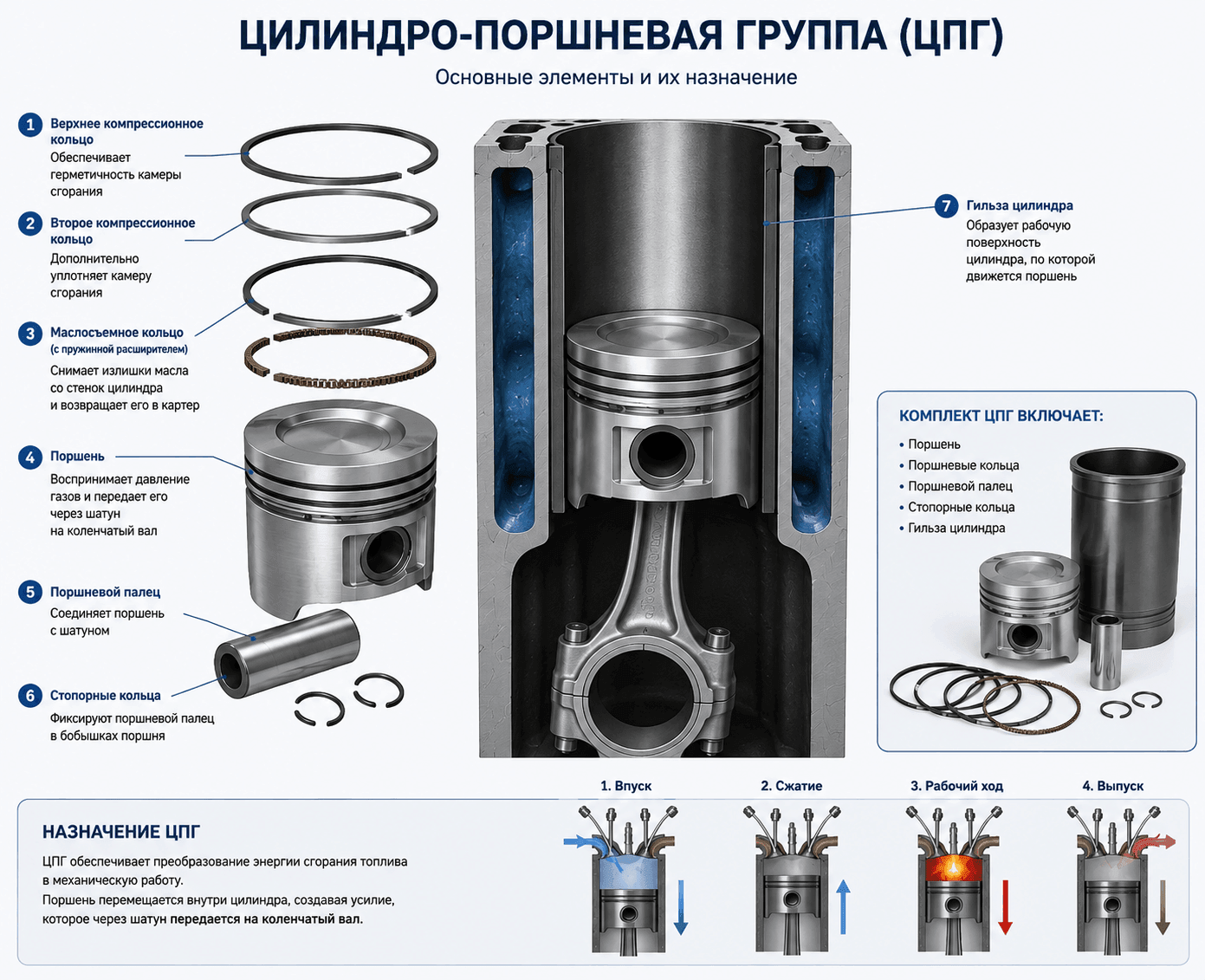

Состав поршневой группы

Важно: гильза цилиндра относится к цилиндро-поршневой группе и присутствует только в двигателях, конструкция которых предусматривает её использование.

Назначение деталей поршневой группы

Несмотря на простоту конструкции, каждая деталь выполняет несколько важных функций. Совместная работа всех элементов обеспечивает стабильную работу двигателя, высокую компрессию и длительный срок службы.

Поршень

Поршень — основная деталь поршневой группы. Он расположен внутри цилиндра и совершает возвратно-поступательное движение, преобразуя давление газов в механическую энергию.

Основные функции поршня:

• воспринимает давление газов после сгорания топлива;
• передает усилие через поршневой палец на шатун;
• участвует в образовании камеры сгорания;
• обеспечивает необходимую степень сжатия;
• передает часть тепла стенкам цилиндра через поршневые кольца;
• воспринимает высокие механические и температурные нагрузки.

Большинство современных поршней для дизельных двигателей изготавливается из алюминиевых сплавов. Такой материал сочетает небольшой вес, хорошую теплопроводность и высокую прочность. Для двигателей, работающих при повышенных нагрузках, применяются поршни со стальными вставками или составной конструкции.

Поршневые кольца

Поршневые кольца устанавливаются в специальные канавки на поршне и обеспечивают герметичность камеры сгорания. В большинстве двигателей используется три кольца: два компрессионных и одно маслосъемное.

Компрессионные кольца выполняют следующие функции:

• препятствуют прорыву газов в картер двигателя;
• поддерживают необходимую компрессию;
• участвуют в передаче тепла от поршня к цилиндру.

Маслосъемное кольцо предназначено для:

• удаления излишков моторного масла со стенок цилиндра;
• формирования оптимальной масляной пленки;
• предотвращения попадания масла в камеру сгорания.

Изношенные кольца становятся причиной снижения компрессии, увеличения расхода масла, появления синего дыма из выхлопной трубы и падения мощности двигателя.

Поршневой палец

Поршневой палец соединяет поршень с шатуном и обеспечивает передачу усилия, возникающего при сгорании топлива.

Во время работы двигателя палец испытывает огромные циклические нагрузки, поэтому его изготавливают из высокопрочной легированной стали с последующей закалкой и шлифованием рабочей поверхности.

Основные функции поршневого пальца:

• соединение поршня и шатуна;
• передача усилия на шатун;
• обеспечение свободного качательного движения соединения;
• снижение износа сопрягаемых деталей.

В современных двигателях наиболее распространены плавающие поршневые пальцы, свободно вращающиеся как в поршне, так и во втулке шатуна. Такая конструкция обеспечивает более равномерное распределение нагрузки и увеличивает ресурс деталей.

Стопорные кольца

Стопорные кольца устанавливаются в специальные канавки по обеим сторонам поршневого пальца и предотвращают его осевое смещение.

Несмотря на небольшие размеры, эти элементы имеют важное значение. Если стопорное кольцо выпадет или будет установлено неправильно, палец может сместиться и повредить зеркало цилиндра. В большинстве случаев это приводит к серьёзному ремонту двигателя.

Поэтому при каждой разборке двигателя рекомендуется устанавливать новые стопорные кольца и тщательно проверять правильность их монтажа.

Гильза цилиндра

Во многих дизельных двигателях грузовых автомобилей, тракторов и дорожно-строительной техники применяется сменная гильза цилиндра.

Гильза образует внутреннюю рабочую поверхность цилиндра, по которой перемещается поршень с поршневыми кольцами.

Основные функции гильзы:

• направление движения поршня;
• обеспечение износостойкой рабочей поверхности цилиндра;
• эффективный отвод тепла;
• возможность восстановления двигателя без замены блока цилиндров.

В зависимости от конструкции двигателя применяются сухие и мокрые гильзы цилиндров. Их устройство, преимущества и особенности применения мы подробно рассмотрим в следующем разделе статьи.

Чем отличается поршневая группа от цилиндро-поршневой группы

На практике эти термины часто используют как взаимозаменяемые, однако между ними есть различие.

Поршневая группа включает детали, непосредственно связанные с поршнем:

• поршень;
• поршневые кольца;
• поршневой палец;
• стопорные кольца.

Цилиндро-поршневая группа (ЦПГ) — более широкое понятие. Помимо перечисленных деталей в её состав входят элементы цилиндра: гильза цилиндра (если она предусмотрена конструкцией), а также связанные с ней уплотнения.

Именно поэтому при выборе запасных частей важно уточнять комплектацию изделия. Один производитель может продавать только поршень с кольцами и пальцем, а другой — полный комплект с гильзой и уплотнениями.
